品牌：江云光电
特性：
产品特点： ?产品提供小角度旋转调节 ?采用V型导轨加滚珠驱动，间隙小，精度高，承载大 ?蜗轮蜗杆驱动，运动舒适，精密可靠 ?成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转调整 ?手轮锁紧 ?有标准连接孔，可与其他产品组合使用

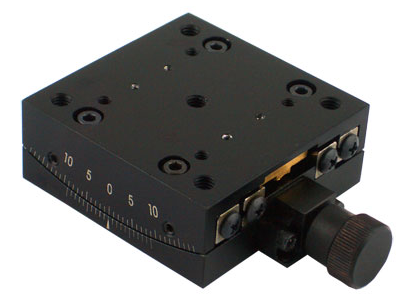

产品型号：Y103GM10
产品特点：
l 产品提供小角度旋转调节
l 采用V型导轨加滚珠驱动，间隙小，精度高，承载大
l 蜗轮蜗杆驱动，运动舒适，精密可靠
l 成对设计，叠加后旋转中心为同一点，可进行正交双轴同心旋转调整
l 手轮锁紧
l 有标准连接孔，可与其他产品组合使用
型号 | Y103GM10 |
台面尺寸 | 65mm x 65 mm |
角度范围 | +/-10° |
回转中心高 | 76 mm |
回转中心偏差 | 0.05 mm |
驱动方式 | 蜗轮蜗杆驱动 |
导轨形式 | V型导轨+滚珠 |
驱动位置 | 中央驱动 |
最小刻度 | 1° |
最小读数 | 6’ |
最小调整量 | 30” |
偏摆 | 200” |
倾斜 | 200” |
承载 | 5kg |
自重 | 0.46kg |
材料 | 铝合金 |
表面处理 | 阳极氧化 |

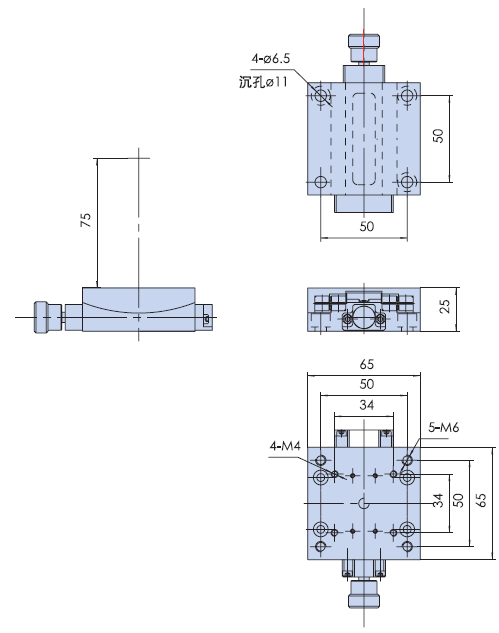

尺寸图：
暂无资料下载
