品牌：江云光电
特性：
产品特点： ?两台配套叠放使用，可绕同一中心点进行交叉旋转调整。 ?交叉滚柱导轨精密定位，准确可调 ?分厘卡侧面驱动，拉簧复位，占用空间小 ?设计紧凑，稳定可靠 ?底面、侧面采用标准孔位，便于安装和组合

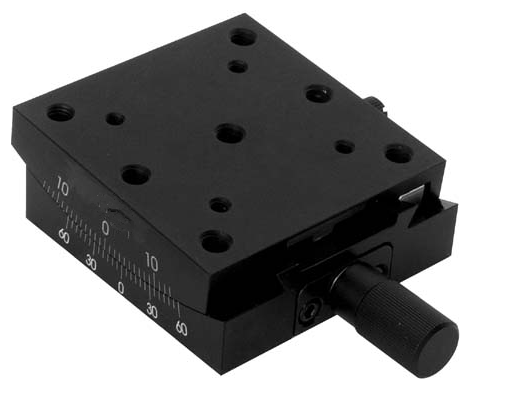

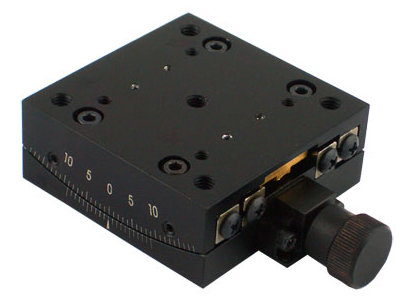

产品型号：Y300GM
产品特点：

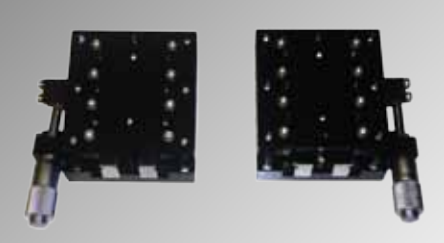

l 两台配套叠放使用，可绕同一中心点进行交叉旋转调整。
l 交叉滚柱导轨精密定位，准确可调
l 分厘卡侧面驱动，拉簧复位，占用空间小
l 设计紧凑，稳定可靠
l 底面、侧面采用标准孔位，便于安装和组合
型号 | Y301GM | Y302GM | |
台面尺寸 | 60mm x60 mm | ||
驱动方式 | 侧向驱动 | ||
回转中心高 | 50±0.2mm | 75±0.2mm | |
回转中心偏差 | 0.01 mm | ||
角度范围 | ±4° | ±3° | |
导轨形式 | 交叉滚柱导轨 | ||
耐负载 | 5kgf | ||
运动刚性 | 上下摇动 | 0.27”/N.cm | |
左右摇动 | 0.09”/N.cm | ||
滚动 | 0.10”/N.cm | ||
自重 | 0.3kg | 0.35kg | |
材料 | 铝合金 | 铝合金 | |
表面处理 | 阳极氧化 | 阳极氧化 | |

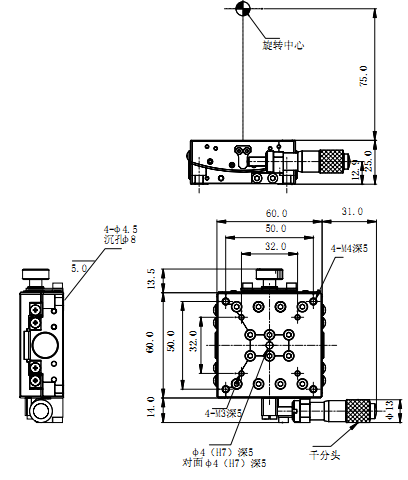

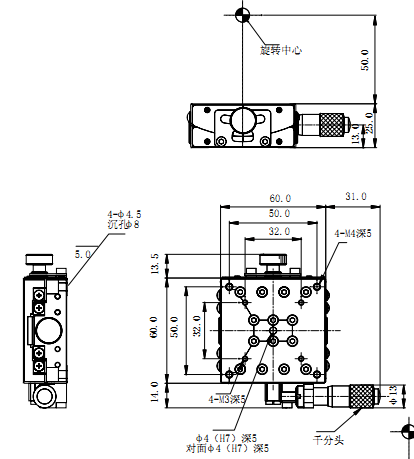

尺寸图：
