  • 手动旋转台Y103RM

    品牌:江云光电

    特性:

    产品特性: ?台面可以360°旋转调整 ?可以进行±3°的微细调整,微调采用细牙螺杆驱动,弹簧复位,分辨率高,无空回 ?台面360°刻划,方便读数 ?精密轴系设计,轴系间隙可调,稳定性好 ?中心孔径,方便通光或安装连接其他产品 ?上下部均有标准孔距的连接孔,方便与其他位移台连接,组成多维移动台

  • 详细信息
  • 资料下载
  • 相关产品

产品名称:铝合金手动旋转

产品型号:Y103RM

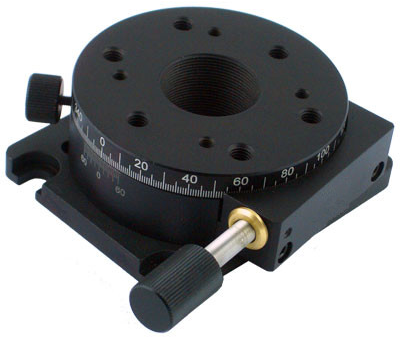

产品图片:


产品特性:

台面可以360°旋转调整

可以进行±3°的微细调整,微调采用细牙螺杆驱动,弹簧复位,分辨率高,无空回

台面360°刻划,方便读数

精密轴系设计,轴系间隙可调,稳定性好

中心孔径,方便通光或安装连接其他产品

上下部均有标准孔距的连接孔,方便与其他位移台连接,组成多维移动台

型号

Y103RM

台面尺寸

73mm

驱动方式

微调螺纹副

调整范围

粗调360°,细调±3°

最小刻划

1°

最小读数

5

最小调整量

6

承载

5kg

中心孔径

M27*1,可装直径25.4的镜片

台面端跳

60μ

偏心

30μ

台面平行度

60μ

自重

0.35kg

材料

铝合金

表面处理

阳极氧化发黑

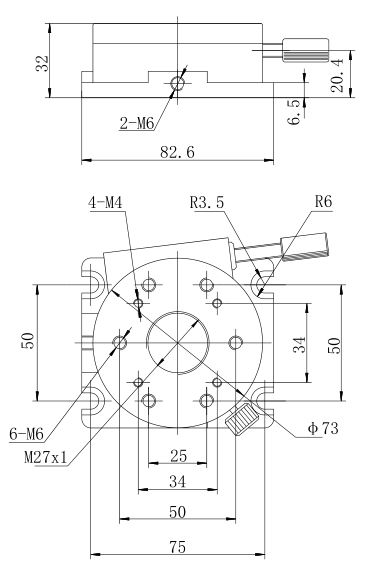

尺寸图:
