品牌：江云光电
特性：
产品特性： l 燕尾副导轨，承载大。斜齿轮齿条驱动，驱动力大 l 精巧稳定，适用于精度要求不高，空间有限制的方案中 l 大手轮驱动，快速定位，侧面标记激光刻度，便于读数。 l 底面、台面加工标准孔位，便于安装和组合使用 l 可与其他系列位移台组成多维调整架
产品名称：燕尾型手动平移台
产品型号：Y302TM60

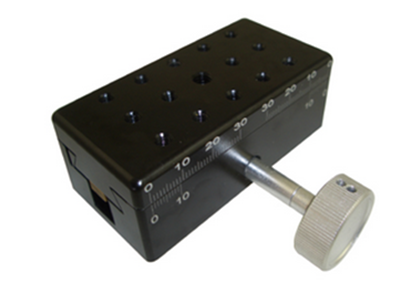

产品图片：
产品特性：
l 燕尾副导轨，承载大。斜齿轮齿条驱动，驱动力大
l 精巧稳定，适用于精度要求不高，空间有限制的方案中
l 大手轮驱动，快速定位，侧面标记激光刻度，便于读数。
l 底面、台面加工标准孔位，便于安装和组合使用
l 可与其他系列位移台组成多维调整架
型号 | Y302TM60 |
台面尺寸 | 40mm x 80mm |
驱动方式 | 齿轮齿条 |
驱动位置 | 中央驱动 |
行程 | 60mm |
最小刻度 | 10μm |
精度 | 15μm |
最小调整量 | 12μm |
导轨形式 | 燕尾导轨 |
承载 | 4kg |
直线度 | 20μ |
偏摆 | 80” |
俯仰 | 60” |
台面平行度 | 30μ |
运动平行度 | 30μ |
自重 | 0.09kg |
材料 | 铝合金 |
表面处理 | 阳极氧化发黑 |

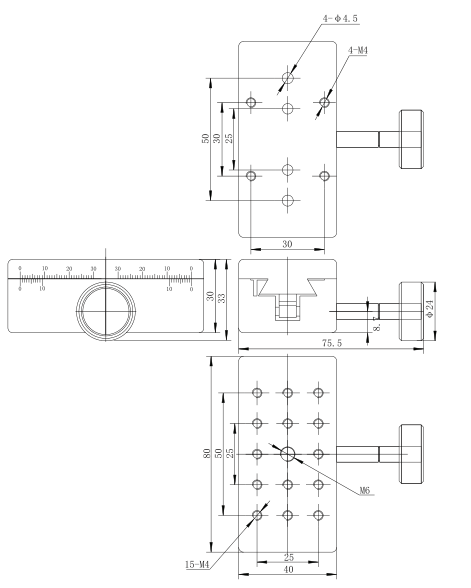

尺寸图：
