特性:
产品特性: ?采用高精密交叉滚柱导轨,精度高,承载大,寿命长 ?主体采用铝合金材质,高精磨基座和台面,保证位移台的直线度,偏摆、俯仰,运动平行度 ?分厘卡驱动,可根据不同分辨率的要求,选用不同的驱动方式 ?侧向或中央驱动,侧面带锁紧装置,有利用台面的精确定位。 ?底面、台面加工标准孔位,便于安装和组合使用 ?可与其他系列位移台组成多维调整架
产品名称:铝合金手动平移台
产品型号:Y90TM60-R

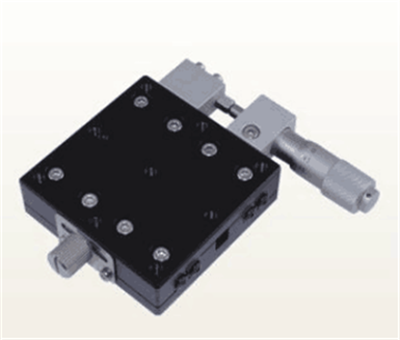

产品图片:
产品特性:
l 采用高精密交叉滚柱导轨,精度高,承载大,寿命长
l 主体采用铝合金材质,高精磨基座和台面,保证位移台的直线度,偏摆、俯仰,运动平行度
l 分厘卡驱动,可根据不同分辨率的要求,选用不同的驱动方式
l 侧向或中央驱动,侧面带锁紧装置,有利用台面的精确定位。
l 底面、台面加工标准孔位,便于安装和组合使用
l 可与其他系列位移台组成多维调整架
型号 | Y90TM60-R |
台面尺寸 | 60mm x 60mm |
驱动方式 | 测微头 |
驱动位置 | 侧向驱动 |
行程 | 13mm/25mm |
最小刻度 | 10μ |
最小调整量 | 2μ |
导轨形式 | 交叉滚柱导轨 |
承载 | 10kg |
直线度 | 2μ |
偏摆 | 25” |
俯仰 | 15” |
台面平行度 | 15μ |
运动平行度 | 8μ |
自重 | 0.5kg |
材料 | 铝合金 |
表面处理 | 阳极氧化发黑 |

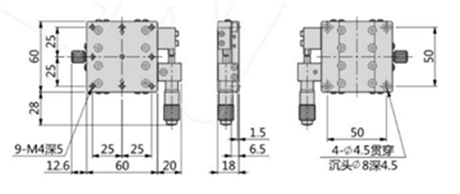

尺寸图:
暂无资料下载
