品牌：江云光电
特性：
产品特征： 进口精密滚珠螺杆驱动，螺杆导程有4㎜和10㎜两种，重复定位精度和绝对定位精度好，轴向间隙小，寿命长 导轨采用精密线性滑块导轨（方形，整体与底板连接），运动舒适，承载大，适合单轴重载或多轴组合使用 精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高 可换装伺服电机，加装高精度光栅尺做闭环控制，实现高速重载

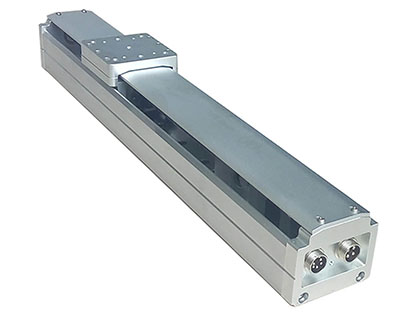

产品型号：Y500TA100-600
产品特征：
l 进口精密滚珠螺杆驱动，螺杆导程有4㎜和10㎜两种，重复定位精度和绝对定位精度好，轴向间隙小，寿命长
l 导轨采用精密线性滑块导轨（方形，整体与底板连接），运动舒适，承载大，适合单轴重载或多轴组合使用
l 精磨电移台底板和合理的导轨固定方式大大的降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高
l 可换装伺服电机，加装高精度光栅尺做闭环控制，实现高速重载
产品型号 | Y500TA100 | Y500TA150 | Y500TA200 | Y500TA300 | Y500TA400 | Y500TA500 | Y500TA600 | |||||||
行程 | 100mm | 150mm | 200mm | 300mm | 400mm | 500mm | 600mm | |||||||
台面尺寸 | 70*70mm | |||||||||||||
导轨形式 | 精密线性滑块导轨 | |||||||||||||
螺杆规格 | 精密滚珠螺杆（导程4mm） | 滚珠螺杆（导程10mm） | ||||||||||||
步进电机（1.8°） | 两相39步进电机 | |||||||||||||
主体材料 | 铝合金 | |||||||||||||
表面处理 | 阳极氧化发黑 | |||||||||||||
水平负载 | 25kg | 20kg | ||||||||||||
自重(KG) | 2.8kg | 3.5kg | 3.8kg | 4.4kg | 5kg | 5.8kg | 6.5kg | |||||||
最大速度 | 40mm/s | 50mm/s | ||||||||||||
分辨率 | 25μm（无细分）1.25μm（20细分） | 50μm（无细分）2.5μm（20细分） | ||||||||||||
重复定位精度 | 5μm | |||||||||||||
绝对定位精度 | 10μm | |||||||||||||
直线度 | 5μm | 6μm | 8μm | |||||||||||
偏摆 | 20” | 25” | 30” | |||||||||||
俯仰 | 25” | 50” | 60” | |||||||||||
回程间隙 | 3μm | |||||||||||||
丢步运动 | 3μm | 5μm | ||||||||||||
