品牌：江云光电
特性：
产品特性： ?精密滚珠螺杆传动，交叉滚柱导轨 ?二维整体式设计，结构紧凑，正交精度高，产品结构合理，一体化设计，特别适用于高承载高精度小空间要求的情况下使用 ?台面中空设计，适用于装卡载物玻璃。 ?平移台行程可根据客户要求定做 ?可换装伺服电机、光栅尺（进口/国产），接受产品的改造和定制。 ?可选配公司自主研发控制器对其实现自动化控制
Y100WA50*50整体式二维电控平移台
产品图片：
产品特性：
l 精密滚珠螺杆传动，交叉滚柱导轨
l 二维整体式设计，结构紧凑，正交精度高，产品结构合理，一体化设计，特别适用于高承载高精度小空间要求的情况下使用
l 台面中空设计，适用于装卡载物玻璃。
l 平移台行程可根据客户要求定做
l 可换装伺服电机、光栅尺（进口/国产），接受产品的改造和定制。
l 可选配公司自主研发控制器对其实现自动化控制
产品型号 | Y100WA50*50 |
行程 | 50mm |
台面尺寸 | 155x155mm |
导轨形式 | 交叉滚柱导轨 |
螺杆规格 | 滚珠丝杠（导程1mm） |
步进电机（1.8°） | 两相28步进电机，电流0.5A |
主体材料 | 铝合金 |
表面处理 | 阳极氧化发黑 |
水平负载 | 10kg |
自重 | 3.2kg |
最大速度 | 6mm/s |
分辨率(μm) | 5μm（无细分） 0.25μm（20细分） |
重复定位精度 | 1.5μm |
绝对定位精度 | 5μm |
直线度 | 5μm |
运动平行度 | 15μm |
偏摆 | 25” |
俯仰 | 50” |
回程间隙 | 2μm |
丢步运动 | 2μm |

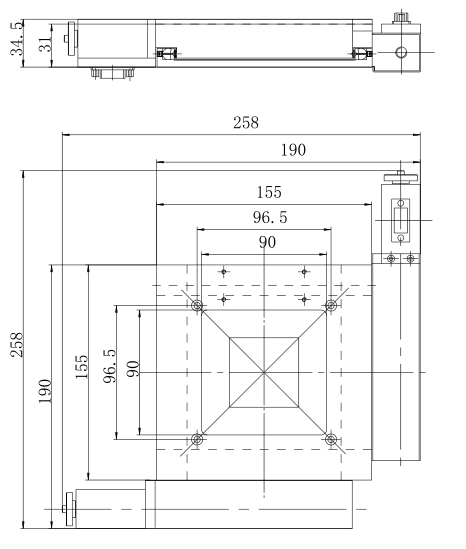

尺寸图：

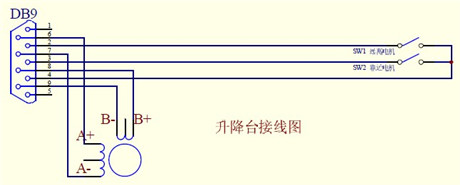

接线图：
