品牌：江云光电
特性：
产品特性： ?采用优质铝合金材质，通过精密磨削加工技术，保证整体性能稳定 ?采用精密级滚珠丝杆，可实现较高的定位精度 ?采用进口线性滑块导轨，具有很好的运动性能。 ?此型号产品承载高，刚性好，体积小，广泛应用于真空，操作空间有局限的实验中。 ?平移台行程可根据客户要求定做 ?可换装伺服电机、制动电机（垂直使用），光栅尺（进口/国产），防尘罩，接受产品的改造和定制。 ?可选配公司自主研发控制器对其实现自动化控制
Y120TA50-500高精度电控平移台

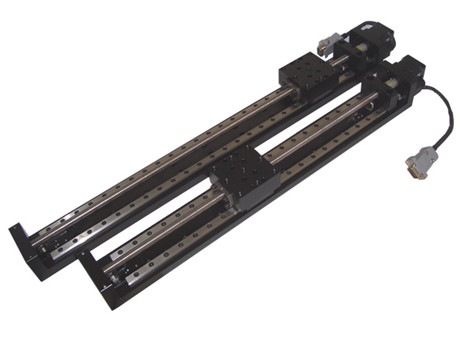

产品图片：
产品特性：
l 采用优质铝合金材质，通过精密磨削加工技术，保证整体性能稳定
l 采用精密级滚珠丝杆，可实现较高的定位精度
l 采用进口线性滑块导轨，具有很好的运动性能。
l 此型号产品承载高，刚性好，体积小，广泛应用于真空，操作空间有局限的实验中。
l 平移台行程可根据客户要求定做
l 可换装伺服电机、制动电机（垂直使用），光栅尺（进口/国产），防尘罩，接受产品的改造和定制。
l 可选配公司自主研发控制器对其实现自动化控制
产品型号 | Y120TA50 | Y120TA100 | Y120TA150 | Y120TA200 | Y120TA300 | Y120TA400 | ||||
行程 | 50mm | 100mm | 150mm | 200mm | 300mm | 400mm | ||||
台面尺寸 | 60*60mm | |||||||||
导轨形式 | 精密线性滑块导轨 | |||||||||
螺杆规格 | 精密滚珠螺杆（导程1mm） | |||||||||
步进电机（1.8°） | 两相35步进电机，电流1.2A | |||||||||
主体材料 | 铝合金 | |||||||||
表面处理 | 阳极氧化发黑 | |||||||||
水平负载 | 8kg | 5kg | 3kg | |||||||
自重 | 1.4kg | 1.7kg | 2.3kg | 2.6kg | 3kg | 4.5kg | ||||
最大速度（理论最大值） | 15mm/s | |||||||||
分辨率 | 10μm（无细分）0.5μm（20细分） | |||||||||
重复定位精度 | 2μm | |||||||||
绝对定位精度 | 5μm | |||||||||
直线度 | 5μm | 6μm | 8μm | |||||||
运动平行度 | 10μm | 15μm | 20μm | |||||||
偏摆 | 20” | 25” | 30” | |||||||
俯仰 | 25” | 50” | 60” | |||||||
回程间隙 | 2μm | |||||||||
丢步运动 | 3μm | 5μm | ||||||||

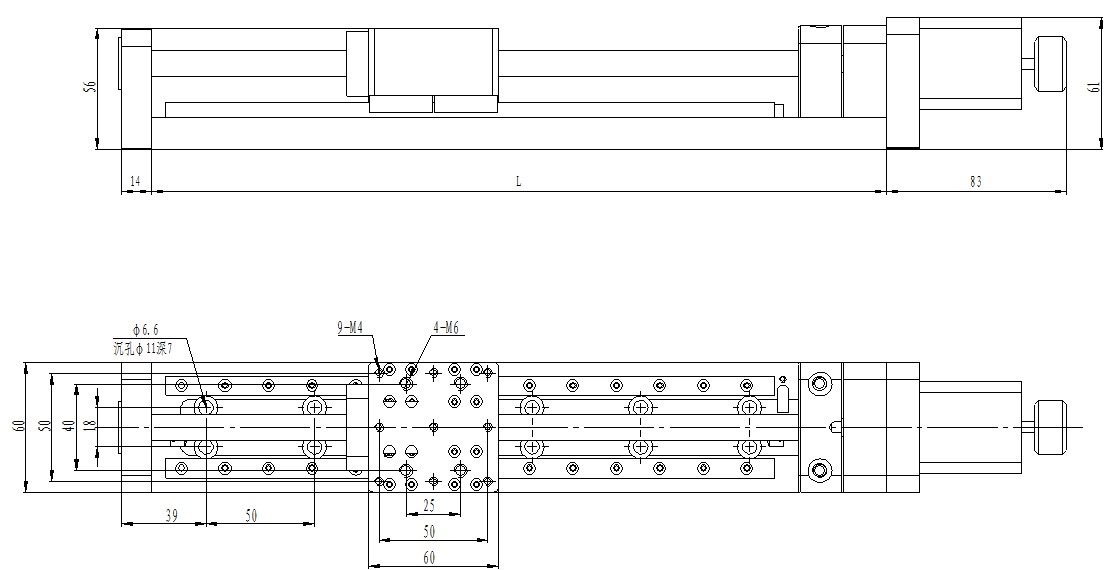

尺寸图：

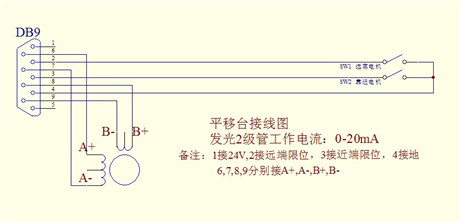

接线图：
