品牌：江云光电
特性：
产品特性： ?三维旋转组合广泛应用于，雷达跟踪定位，超高精多维扫描测量，超高精精密加工。 ?旋转台外圈加装刻度圈，方便初始定位和读数。 ?电控旋转台可以平放使用、竖直使用、倒立使用。 ?可选用公司任意精度指标的旋台组合。 ?可增加限位功能、零位功能 ?可换装伺服电机、圆光栅、编码器，接受产品的改造和定制。 ?可选配公司自主研发控制器对其实现自动化控制
Y300RA200系列三维电动旋转台

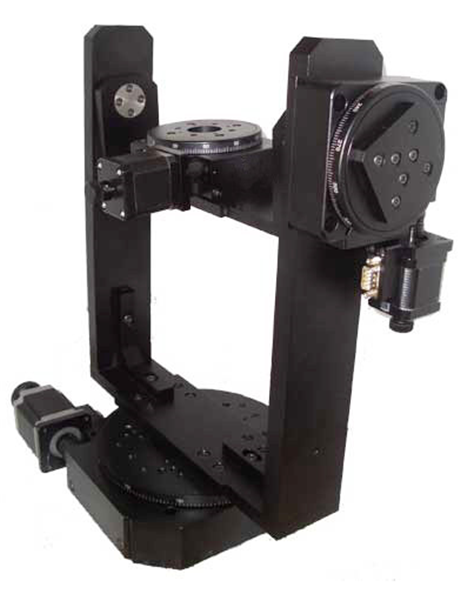

产品图片：
产品特性：
l 三维旋转组合广泛应用于，雷达跟踪定位，超高精多维扫描测量，超高精精密加工。
l 旋转台外圈加装刻度圈，方便初始定位和读数。
l 电控旋转台可以平放使用、竖直使用、倒立使用。
l 可选用公司任意精度指标的旋台组合。
l 可增加限位功能、零位功能
l 可换装伺服电机、圆光栅、编码器，接受产品的改造和定制。
l 可选配公司自主研发控制器对其实现自动化控制
产品型号 | Y300RA200 |
角度范围 | 绕X,Y,Z三轴360° |
台面尺寸 | |
传动比 | 180:1 |
驱动机构 | 蜗轮和蜗杆机构 |
导轨形式 | 轴承 |
步进电机（步距角） | 57（1.8°） |
工作电流 | 2.4A |
主体材料 | 铝合金 |
表面处理 | 阳极氧化发黑 |
中心承载 | 10kg |
自重 | 10kg |
分辨率 | 0.01°（无细分） 0.0005°（20细分） |
最大速度 | 25°/s |
重复定位精度 | 0.005° |
绝对定位精度 | 0.01° |
端跳精度 | 15μ |
空回 | 0.005° |
偏心 | 20μ |
丢步 | 0.005° |
平行度 | 100μ |

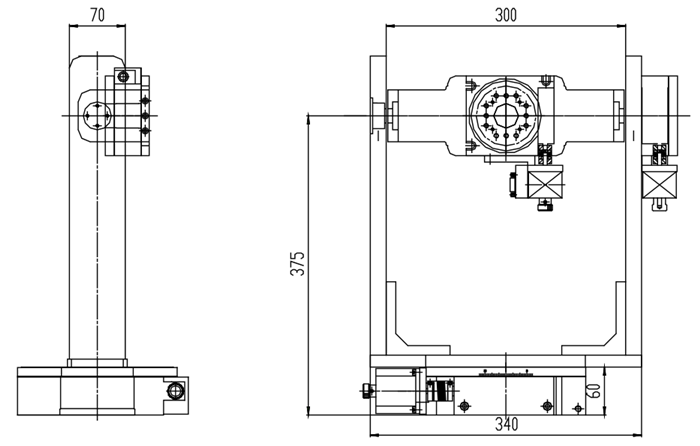

尺寸图：
接线图：

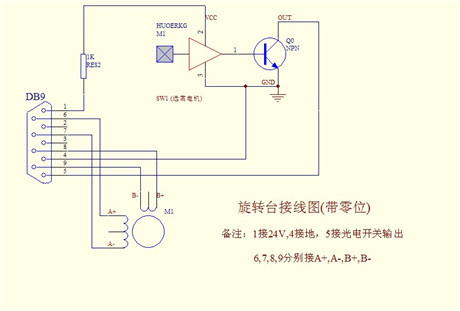

带零位接线图：

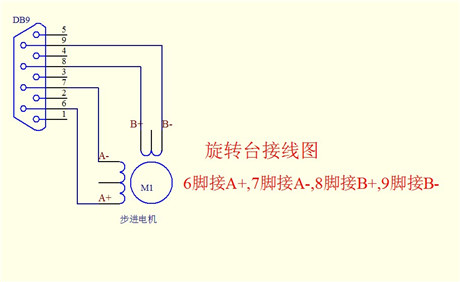

不带零位接线图：
