品牌：江云光电
特性：
产品特性： ?采用一体式底板做基座，减小装配带来的误差，整体化设计减少热漂移对位移台的影响。底板上留有导轨限位槽，利用机床的加工精度 抵消装配误差，有效的降低了产品的偏摆和俯仰，产品的直线性和平行度有较大的提高。 ?采用进口滚珠螺杆传动，重复定位精度和绝对定位精度好，线性滑块导轨，承载高，刚性好。 ?位移台本身加装防尘罩，避免粉尘等恶劣环境影响位移台精度。 ?平移台行程可根据客户要求定做 ?可换装伺服电机、制动电机（垂直使用），光栅尺（进口/国产），接受产品的改造和定制。 ?可选配公司自主研发控制器对其实现自动化控制
Y90TA50-500超高精密型电控平移台

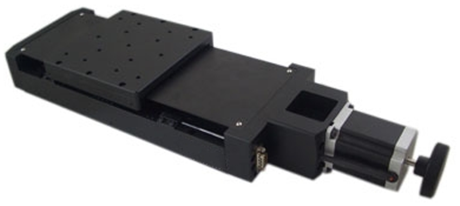

产品图片：
产品特性：
l 采用一体式底板做基座，减小装配带来的误差，整体化设计减少热漂移对位移台的影响。底板上留有导轨限位槽，利用机床的加工精度
抵消装配误差，有效的降低了产品的偏摆和俯仰，产品的直线性和平行度有较大的提高。
l 采用进口滚珠螺杆传动，重复定位精度和绝对定位精度好，线性滑块导轨，承载高，刚性好。
l 位移台本身加装防尘罩，避免粉尘等恶劣环境影响位移台精度。
l 平移台行程可根据客户要求定做
l 可换装伺服电机、制动电机（垂直使用），光栅尺（进口/国产），接受产品的改造和定制。
l 可选配公司自主研发控制器对其实现自动化控制
产品型号 | Y90TA50 | Y90TA100 | Y90TA150 | Y90TA200 | Y90TA300 | Y90TA400 | Y90TA500 |
行程 | 50mm | 100mm | 150mm | 200mm | 300mm | 400mm | 500mm |
导轨形式 | 高精密线性滑块导轨 | ||||||
螺杆规格 | 高精密滚珠螺杆（导程4mm） | ||||||
步进电机（1.8°） | 两相57步进电机，电流2.4A | ||||||
主体材料 | 铝合金 | ||||||
表面处理 | 阳极氧化发黑 | ||||||
水平负载 | 20kg | 30kg | 50kg | ||||
自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg |
最大速度（理论最大值） | 40mm/s | ||||||
分辨率 | 20μm（无细分）1μm（20细分） | 25μm/50μm（无细分） 1.25μm/2.5μm（20细分） | |||||
重复定位精度 | 1μm | 2μm | |||||
绝对定位精度 | 3μm | 5μm | |||||
直线度 | 3μm | 4μm | 5μm | ||||
运动平行度 | 10μm | 15μm | 20μm | ||||
偏摆 | 20” | 25” | 30” | ||||
俯仰 | 25” | 50” | 60” | ||||
回程间隙 | 2μm | ||||||
丢步运动 | 1μm | 2μm | |||||

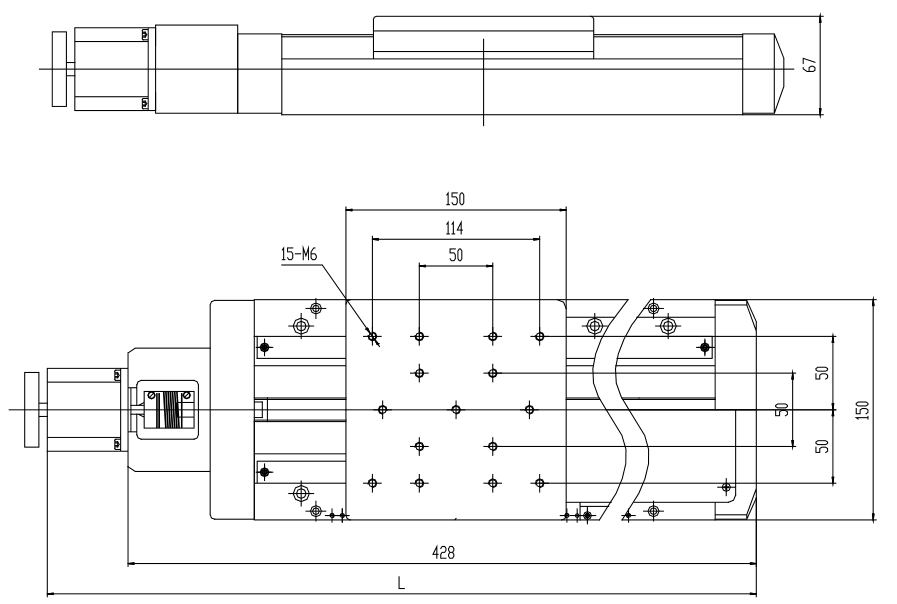

尺寸图：
接线图：
