你的位置:主页/ 产品展示

  • 电动平移台Y100TA50-500

    品牌:江云光电

    特性:

    产品特性: ?台面采用加宽处理,适用于大尺寸物体的平移台运动。 ?采用进口滚珠螺杆传动,重复定位精度和绝对定位精度好,线性滑块导轨,承载高,刚性好。 ?位移台机械部分及电机均加装防尘罩,避免粉尘等恶劣环境影响位移台精度。 ?平移台行程可根据客户要求定做 ?可换装伺服电机、制动电机(垂直使用),光栅尺(进口/国产),接受产品的改造和定制。 ?可选配公司自主研发控制器对其实现自动化控制

  • 详细信息
  • 资料下载
  • 相关产品

Y100TA50-500超高精密型电控平移台

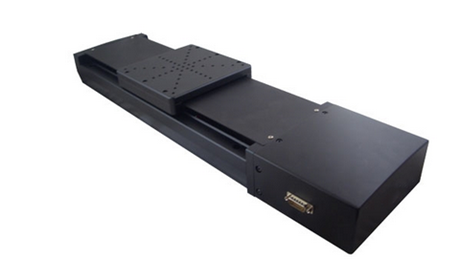

产品图片:




产品特性:

台面采用加宽处理,适用于大尺寸物体的平移台运动。

采用进口滚珠螺杆传动,重复定位精度和绝对定位精度好,线性滑块导轨,承载高,刚性好。

位移台机械部分及电机均加装防尘罩,避免粉尘等恶劣环境影响位移台精度。

平移台行程可根据客户要求定做

可换装伺服电机、制动电机(垂直使用),光栅尺(进口/国产),接受产品的改造和定制。

可选配公司自主研发控制器对其实现自动化控制

产品型号

Y100TA50

Y100TA100

Y100TA150

Y100TA200

Y100TA300

Y100TA400

Y100TA500

行程

50mm

100mm

150mm

200mm

300mm

400mm

500mm

台面尺寸

179*179mm

导轨形式

高精密线性滑块导轨

螺杆规格

高精密滚珠螺杆(导程4mm)

滚珠螺杆(导程5mm)

步进电机(1.8°)

两相57步进电机,电流2.4A

主体材料

铝合金

表面处理

阳极氧化发黑

水平负载

20kg

30kg

50kg

自重

2.8kg

3.4kg

4.5kg

5.2kg

6.3kg

7.2kg

8.3kg

最大速度

40mm/s

50/100mm/s

分辨率

20μm(无细分)1μm(20细分)

25μm/50μm(无细分)        1.25μm/2.5μm(20细分)

重复定位精度

1μm

2μm

绝对定位精度

3μm

5μm

直线度

3μm

4μm

5μm

运动平行度

10μm

15μm

20μm

偏摆

20

25

30

俯仰

25

50

60

回程间隙

4μm

丢步运动

1μm

2μm

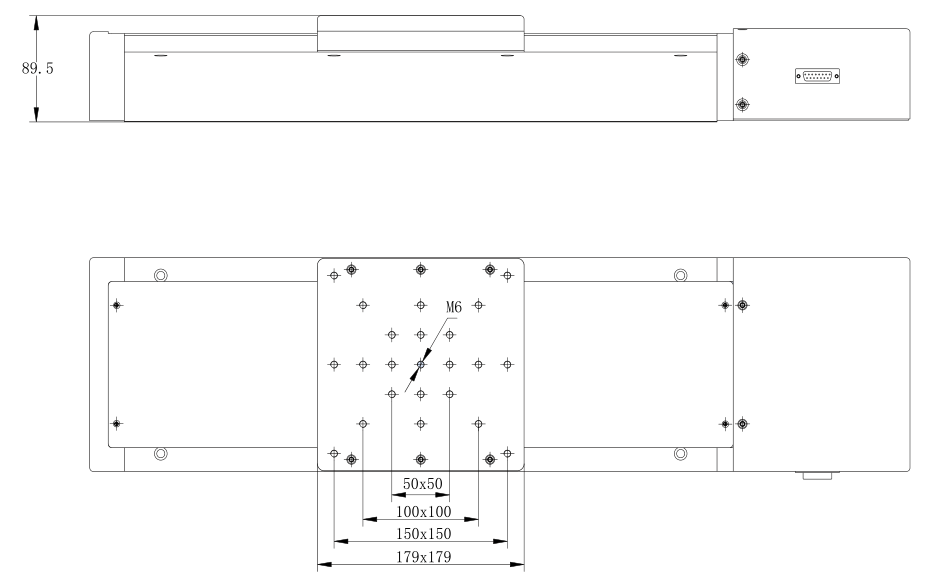

尺寸图:


型号

Y100TA50

Y100TA100

Y100TA150

Y100TA200

Y100TA300

总长度L

203

253

303

353

453

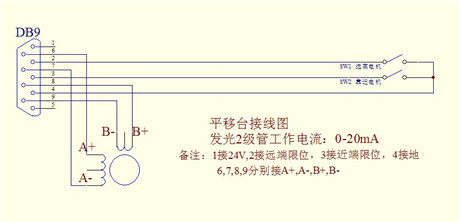

接线图:



暂无资料下载
