品牌：江云光电
特性：
产品特性： ?三维平移台每一维都采用粗微结合，互相补充；模块组装，互不干涉 ?粗调范围：±6.5mm 分辨率0.01mm;微调范围：±0.3mm，分辨率0.5μm ?三维倾斜台组合起来光轴中心恒定，但互不干涉，调整便捷有规律 ?适用于从单芯器件到光纤阵列、光波导和各种光学器件的手动对准耦合 ?特别是多芯对准和对光轴旋转有精度要求的对准的光纤耦合实验

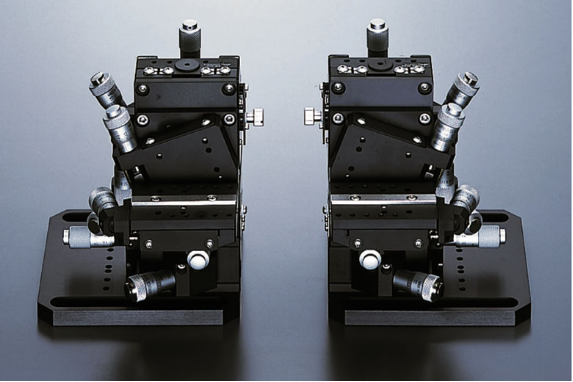

产品型号：Y2200B-L
产品特性：
l 三维平移台每一维都采用粗微结合，互相补充；模块组装，互不干涉
l 粗调范围：±6.5mm 分辨率0.01mm;微调范围：±0.3mm，分辨率0.5μm
l 三维倾斜台组合起来光轴中心恒定，但互不干涉，调整便捷有规律
l 适用于从单芯器件到光纤阵列、光波导和各种光学器件的手动对准耦合
l 特别是多芯对准和对光轴旋转有精度要求的对准的光纤耦合实验
型号 | Y2200B-L |
X轴向调整量 | 粗调范围：±6.5mm,微调范围：±0.3mm |
Y轴向调整量 | 粗调范围：±6.5mm,微调范围：±0.3mm |
Z轴向调整量 | 粗调范围：±6.5mm,微调范围：±0.3mm |
绕X轴倾斜调整量 | ±2.5° |
绕Y轴倾斜调整量 | ±2.5° |
绕Z轴倾斜调整量 | ±4° |
X、Y、Z轴分辨率 | 0.05μm |
θX、θY、θZ重复定位精度 | ±0.01° |
光路中心高 | 130mm |
自重 | 2.5kg |

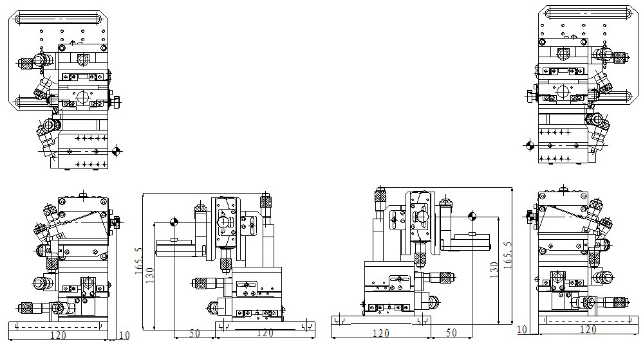

尺寸图：
暂无资料下载
